Reinraum-Verbindungsdose in Dichtheitsklasse 7

Mit der richtigen Geräte-Verbindungsdose für die fachgerechte Elektro-Installation in Reinraumwänden lassen sich ein Luftaustausch sowie die Freisetzung von in der Luft enthaltenen Schwebstoffen, Gasen, Keimen, Bakterien oder Viren aus bzw. in Reinräume ausschliessen.

Zeitaufwändige Behelfslösungen gehören damit der Vergangenheit an. Eine geeignete Geräte-Verbindungsdose weist die höchste Dichtheitsklasse (Klasse 7) auf und ist nach der Richtlinie VDI 2083-19 des Vereins Deutscher Ingenieure zertifiziert.
Damit verhindert man das Entweichen oder Eindringen von kleinsten Partikeln durch die eingebrachte Elektro-Installation. Diese Lösung weist eine nach dem Gebäudeenergiegesetz (GEG) zehnfach bessere Dichtigkeit als herkömmliche luftdichte Elektro-Installationsprodukte auf.

Beispielhaftes Design

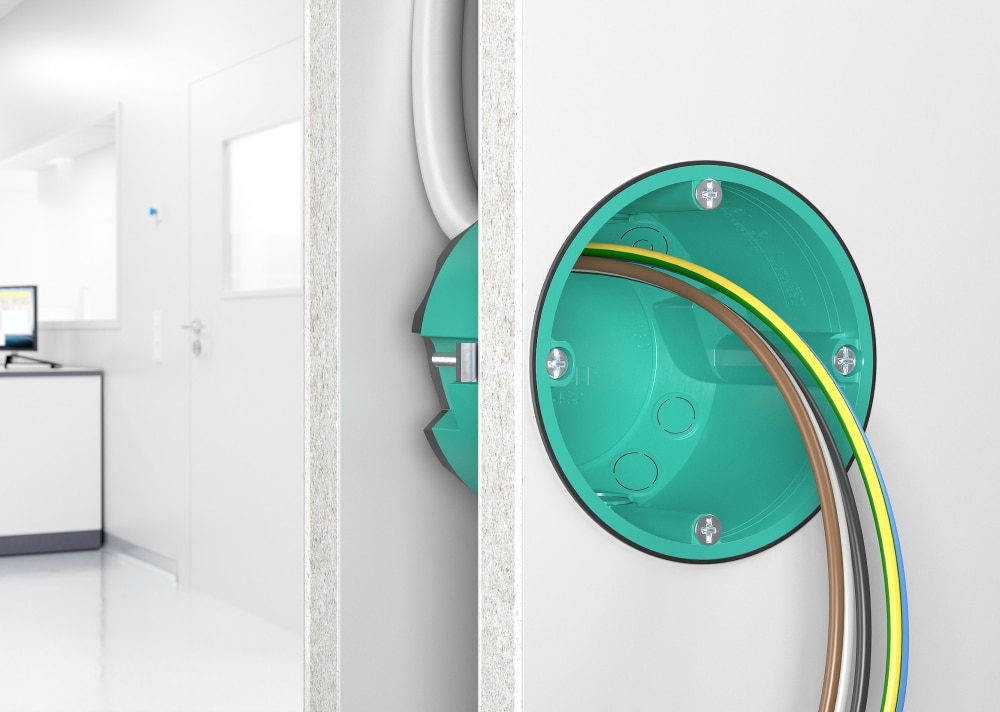

Die Ausführung einer solchen Geräte-Verbindungsdose kann beispielsweise folgendermassen aussehen: Sie ist mit Dichtungsmembranen und einer umlaufenden Dichtlippe versehen und verfügt über sechs Leitungseinführungen mit integrierter Leitungsrückhaltung. Dies sorgt für einen dauerhaften Schutz vor unkontrolliertem Luftaustausch, Leckluft-Strömungen und Kontamination.
Ausgelegt ist die Verbindungsdose für Plattenstärken von 7 bis 40 mm sowie Installationsöffnungen von 68 mm Durchmesser und Leitungseinführungen bis 11,5 mm Durchmesser. Die komplette Montage lässt sich mit nur einem Schraubenantrieb ausführen.

Tipp für den Anwender

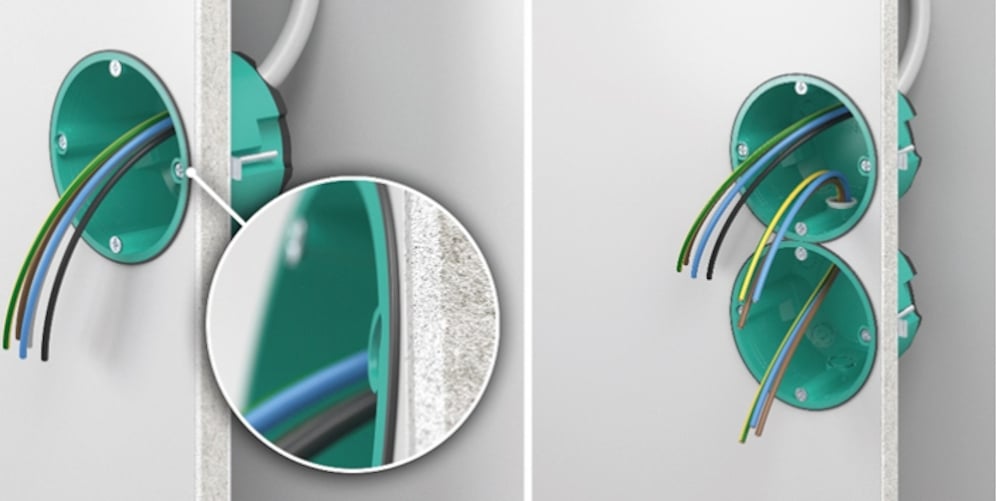

Zur vollisolierten Durchverdrahtung mehrerer Dosen empfiehlt sich ein luftdichter Verbindungsstutzen. Bei aufbauenden Wandbelägen mit einer Stärke von über 10 mm – wie etwa Fliesen – kann ein optionaler Putzausgleichsring montiert werden, um eine vorgegebene IP-Schutzart einzuhalten («Ingress Protection», Klassifizierung für den Schutz gegen Berührung, Fremdkörper [z.B. Staub] und Wasser).
